Puntos de Elevación Industrial para Maquinaria, Moldes y Cargas Pesadas
RUBY suministra puntos de elevación industriales para maquinaria, moldes, troqueles y componentes fabricados en una amplia gama de aplicaciones de elevación industrial. La gama de productos incluye puntos de elevación giratorios, cáncamos y tuercas de ojo fijos, puntos de ojo clave de grado 80 y accesorios de elevación soldados-para adaptarse a diferentes disposiciones de montaje y requisitos de aparejo.
Para los fabricantes de equipos, distribuidores y compradores de proyectos industriales, la selección del punto de elevación correcto comienza con el límite de carga de trabajo (WLL) requerido, la interfaz de montaje y la dirección de elevación. La gama de productos de RUBY ayuda a los compradores a comparar diseños de conexiones e identificar opciones adecuadas para la instalación de equipos, manipulación de moldes, mantenimiento y manipulación de materiales.
-
![Punto de elevación de carga lateral con anillo de elevación giratorio G80]()
Punto de elevación de carga lateral con anillo de elevaci...El punto de elevación de carga lateral con anillo de elevación giratorio G80 es un accesorio de elevación roscado para cargas que requieren elevación angular o lateral. Su cuerpo giratorio de 360 grados y su anillo de carga pivotante...Ver más -
![Perno de anilla de elevación giratorio G80]()
Perno de anilla de elevación giratorio G80El perno de argolla de elevación giratorio G80 es un punto de elevación roscado para maquinaria, moldes y equipos pesados. Su cuerpo giratorio con rodamiento de bolas gira 360 grados, mientras que el asa gira 180 grados para seguir las...Ver más -
![Anillo de elevación giratorio universal G80]()
Anillo de elevación giratorio universal G80El anillo de elevación giratorio universal G80 es un punto de elevación roscado para asegurar eslingas a maquinaria, moldes y equipos pesados. Su asa giratoria y pivotante permite cambiar las direcciones de la eslinga, lo que la hace...Ver más -
![Soldar-en el anillo D de elevación]()
Soldar-en el anillo D de elevaciónEl anillo en D de elevación soldado- de grado 80 es un punto de elevación soldable diseñado para proporcionar una ubicación de fijación fija en estructuras y equipos de acero adecuados. Su anillo D-forjado y su placa base plana permiten...Ver más -

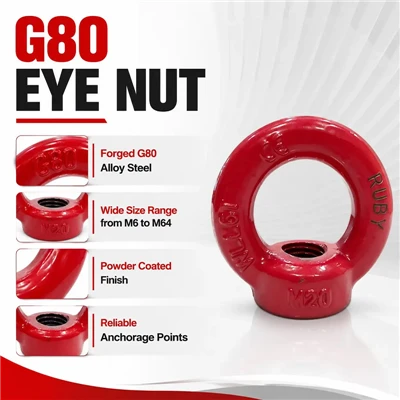

![Tuerca de ojo de alta resistencia de grado 80]()
Tuerca de ojo de alta resistencia de grado 80La tuerca de ojo de alta resistencia de grado 80 es un componente de elevación roscado diseñado para crear un punto de fijación de elevación en maquinaria, accesorios y equipos industriales compatibles. Su ojo forjado y su base con...Ver más -
![Perno de argolla de elevación G80]()
Perno de argolla de elevación G80El cáncamo de elevación G80 (RP005) es un punto de elevación roscado fijo para conectar eslingas a maquinaria, moldes, accesorios y otros equipos. Fabricado como componente de elevación de grado 80, proporciona un punto de fijación...Ver más -
![Punto clave del ojo de grado 80]()
Punto clave del ojo de grado 80El punto de ojo clave de grado 80 (RP004) es un punto de elevación roscado con un ojo giratorio de 360 grados y una llave de bloqueo integrada para instalación y extracción. A diferencia de un cáncamo fijo DIN 580 convencional, su ojo...Ver más -
![Perno de argolla giratorio giratorio de grado 80 con anillo]()
Perno de argolla giratorio giratorio de grado 80 con anilloEl cáncamo giratorio de grado 80 con anillo es un punto de elevación roscado diseñado para conectar eslingas de elevación a maquinaria, moldes y equipos pesados. Su anillo giratorio y su diseño pivotante se adaptan a diferentes ángulos...Ver más -
![Anillo de elevación giratorio de grado 80]()
Anillo de elevación giratorio de grado 80El anillo de elevación giratorio de grado 80 es un punto de elevación roscado para asegurar equipos de elevación a maquinaria, moldes y componentes estructurales. Su giro de 360 grados y su pivote de 90 grados permiten que el anillo...Ver más -
![Soldadura de punto de elevación de grado 80 en anillo en D]()
Soldadura de punto de elevación de grado 80 en anillo en DEl punto de elevación soldado en anillo en D de grado 80 es un accesorio de elevación soldable para instalar un punto de elevación dedicado en superficies planas de acero y estructuras de vigas. La serie RP008 ofrece capacidades...Ver más -

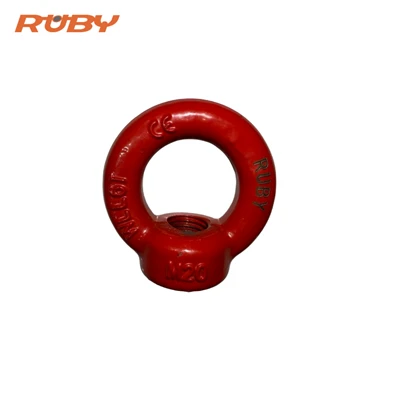

![Tuerca de ojo de elevación de grado 80]()
Tuerca de ojo de elevación de grado 80La tuerca de argolla de elevación de grado 80 es un componente de elevación con rosca interna para fijar ganchos, cuerdas o cadenas compatibles a un punto de montaje adecuado. La serie RP005 está diseñada para aplicaciones de elevación...Ver más -
![Perno de argolla de elevación de grado 80]()
Perno de argolla de elevación de grado 80El cáncamo de elevación de grado 80 es un accesorio de elevación de acero de aleación de alta-resistencia para conectar eslingas, cadenas o ganchos a puntos de elevación roscados. La serie RP005 proporciona límites de carga de trabajo...Ver más
Categorías de puntos de elevación
Puntos de elevación giratorios
Para cambiar las direcciones de elevación:Los anillos de elevación giratorios y los cáncamos giratorios se adaptan a diferentes ángulos de aproximación de la eslinga dentro de sus límites nominales.
Pernos de argolla de elevación fijos y tuercas de argolla
Para posiciones de montaje fijas:Los cáncamos se ajustan a orificios roscados compatibles, mientras que las tuercas de cáncamo se conectan a los pernos roscados externos correspondientes.
Puntos clave del ojo de grado 80
Para conexiones de elevación con llave:El ojo giratorio y la llave integrada proporcionan un diseño de conexión específico para disposiciones de montaje compatibles.
Soldar-en puntos de elevación
Para conexiones soldadas permanentes:Los modelos adecuados proporcionan puntos de fijación de elevación en estructuras de acero, bastidores de máquinas y conjuntos fabricados.
Comparar categorías de puntos de elevación
|
Categoría |
Tipo de conexión |
Diferencia clave |
Mejor-requisito de ajuste |
|
Puntos de elevación giratorios |
roscado |
Ojo giratorio o pivotante |
La dirección de elevación puede cambiar |
|
Pernos de ojo fijos y tuercas de ojo |
roscado |
Ojo no-giratorio |
Dirección de elevación fija |
|
Puntos clave del ojo de grado 80 |
roscado |
Ojo giratorio con llave integrada |
Diseño de montaje con llave |
|
Soldar-en puntos de elevación |
soldado |
Accesorio soldado permanente |
Estructuras de acero sin punto de montaje roscado adecuado |
Cómo seleccionar el punto de elevación correcto
Capacidad requerida:
Haga coincidir la WLL nominal del punto de elevación con la carga transportada por cada punto en la configuración de elevación real.
Dirección de carga:
Utilice el WLL especificado para el ángulo y la dirección de carga previstos.
Espacio libre de instalación:
Deje espacio para la conexión de la eslinga, el movimiento de los ojos y el acceso a las herramientas durante la instalación.
Fuerza de montaje:
La conexión roscada, el material base o el soporte soldado deben ser adecuados para la carga aplicada.
Cambios de moldes y matrices:Moldes de inyección,-moldes de fundición a presión y matrices de estampado.
Instalación de máquina herramienta:Centros de mecanizado CNC, fresadoras y tornos industriales.
Conjuntos de acero fabricados:Bastidores de máquinas, bases de equipos y componentes estructurales de acero soldados.
Herramientas de producción:Plantillas de montaje, accesorios de inspección y herramientas extraíbles.
Retiro y servicio de equipos:Bombas, motores y cajas de cambios con puntos de elevación designados.
Instalación de la línea de producción:Módulos de maquinaria y conjuntos de equipos pesados.
Compatibilidad de montaje
Tamaños de hilo:
M6–M64 en modelos roscados seleccionados.
Capacidad nominal:
0,3 a 50 toneladas en toda la gama de productos enumerados; La capacidad varía según el modelo y la dirección de carga.
Movimiento giratorio:
Los modelos seleccionados proporcionan una rotación de 360 grados con rangos de giro de 90 a 180 grados.
Soldar-En capacidad:
Los modelos seleccionados cubren clasificaciones WLL de 1 a 15 toneladas.
Inspección de roscas y dimensiones:
Los calibres de rosca y las herramientas de medición dimensional verifican el ajuste de la rosca y las dimensiones críticas.
Verificación de materiales y dureza:
Los certificados de materiales y los informes de pruebas de dureza documentan las comprobaciones de materiales y tratamientos térmicos-.
Prueba de carga de prueba:
Los modelos aplicables se prueban con la carga de prueba especificada, incluida 2,5 × WLL cuando lo requiera la especificación del producto.
Pruebas de partículas magnéticas:
La inspección MT identifica defectos de rotura-superficial en los componentes forjados correspondientes.
Registros de inspección:
Se pueden suministrar informes de prueba y documentos de materiales relevantes de acuerdo con los requisitos del producto y del pedido.
Opciones de punto de elevación OEM
|
Artículo OEM |
Opciones de personalización |
|
Hilo |
Tamaño y paso de rosca métrica |
|
Dimensiones |
Tamaño de los ojos, dimensiones de la base y longitud del producto. |
|
Acabado superficial |
Recubrimiento en polvo, fosfatado y otros acabados soportados. |
|
Calificación |
Logotipo del cliente, número de modelo, WLL e identificación de lote |
|
Color |
Colores estándar disponibles o personalizados aprobados |
|
Embalaje |
Bolsas individuales, cartones y pallets de exportación. |
|
Etiquetas |
Etiquetas de productos y códigos de barras específicos del cliente- |
Pedido Mínimo:MOQ de referencia de 50 unidades por modelo; pedidos de muestra de 1 a 5 unidades.
Plazo de ejecución de producción:Aproximadamente entre 15 y 25 días hábiles para pedidos estándar y entre 25 y 40 días hábiles para pedidos OEM.
Embalaje de exportación:Cajas de cartón para envíos estándar y paletas para pedidos al por mayor.
Envío:Transporte marítimo, aéreo y mensajería urgente.
Documentos de envío:Factura comercial y lista de empaque; certificado de origen y documentos de inspección del producto cuando corresponda.
Mantenimiento y vida útil
Condición del hilo:Mantenga las roscas de montaje limpias y libres de daños, irritaciones y deformaciones.
Inspección corporal y ocular:Compruebe si hay grietas, dobleces, corrosión y desgaste visible antes de su uso.
Mecanismo giratorio:Verifique si hay rotación restringida, atascos o holgura anormal en los modelos giratorios.
Eliminación del servicio:Reemplace los puntos de elevación con grietas, deformaciones permanentes, roscas dañadas o movimientos anormales. Siga los intervalos de inspección y los requisitos de servicio del fabricante.
Solicitar una cotización
Para recibir una cotización precisa de puntos de elevación industriales, proporcione los siguientes detalles:
Modelo de producto:Tipo de punto de elevación o número de modelo.
Cantidad de pedido:Cantidad requerida para cada modelo.
Especificación del hilo:Tamaño y paso de rosca para modelos roscados.
WLL requerido:Límite de carga de trabajo por punto de elevación.
Detalles de la aplicación:Tipo de carga, dirección de elevación y disposición de montaje.
Destino de entrega:País o puerto de destino para arreglos de envío.
Como uno de los fabricantes y proveedores de puntos de elevación más profesionales de China, nuestros productos tienen buena reputación en el mercado. No dude en vender al por mayor un punto de elevación duradero fabricado en China aquí desde nuestra fábrica. Además, el servicio personalizado está disponible.
